  1. Witam ponownie... Udało mi się już ogarnąć poprzedni projekt jakim był AVT 531 A że składanie tego wszystkiego sie troche spodobało to chciałem sie teraz zabrać za coś bardziej zaawansowanego a mianowicie za KNK1301L48A2 Co do płytki to mam pliki gerber schematy itp. ale chciałem zapytać idąc troszke na łatwizne czy są gdzieś podane podzespoły jakie będe potrzebował do zlutowania takiej płytki ?? Bo szukałem na forum i nic nie udało mi sie znaleźć ... Będe bardzo wdzięczny za pomoc
  2. Udało mi się odnaleźć problem czemu system się zacina... Jak jest tabelka początkowa STEP i leci tam po kolei 1,2,3,4,5... dochodzi do 26 i kolejne powinno być 27 a wskakuje 29 mimo że przed wystartowaniem mam wszystko po kolei czyli 26,27,28,29 ... Coś z programem jest nie tak ?? czy o co może chodzić ?? DOBRA POST DO USUNIĘCIA ŹLE WPISAŁEM DANE i kolejność czasowo podmieniło
  3. Dobrze było wpisane ?? To co jest w pliku skryptu... to tam też musze zmienić czy wystarczy tylko w samym firsstepie ?? Bo im więcej z tym siedze to tym bardziej sie gubię ...

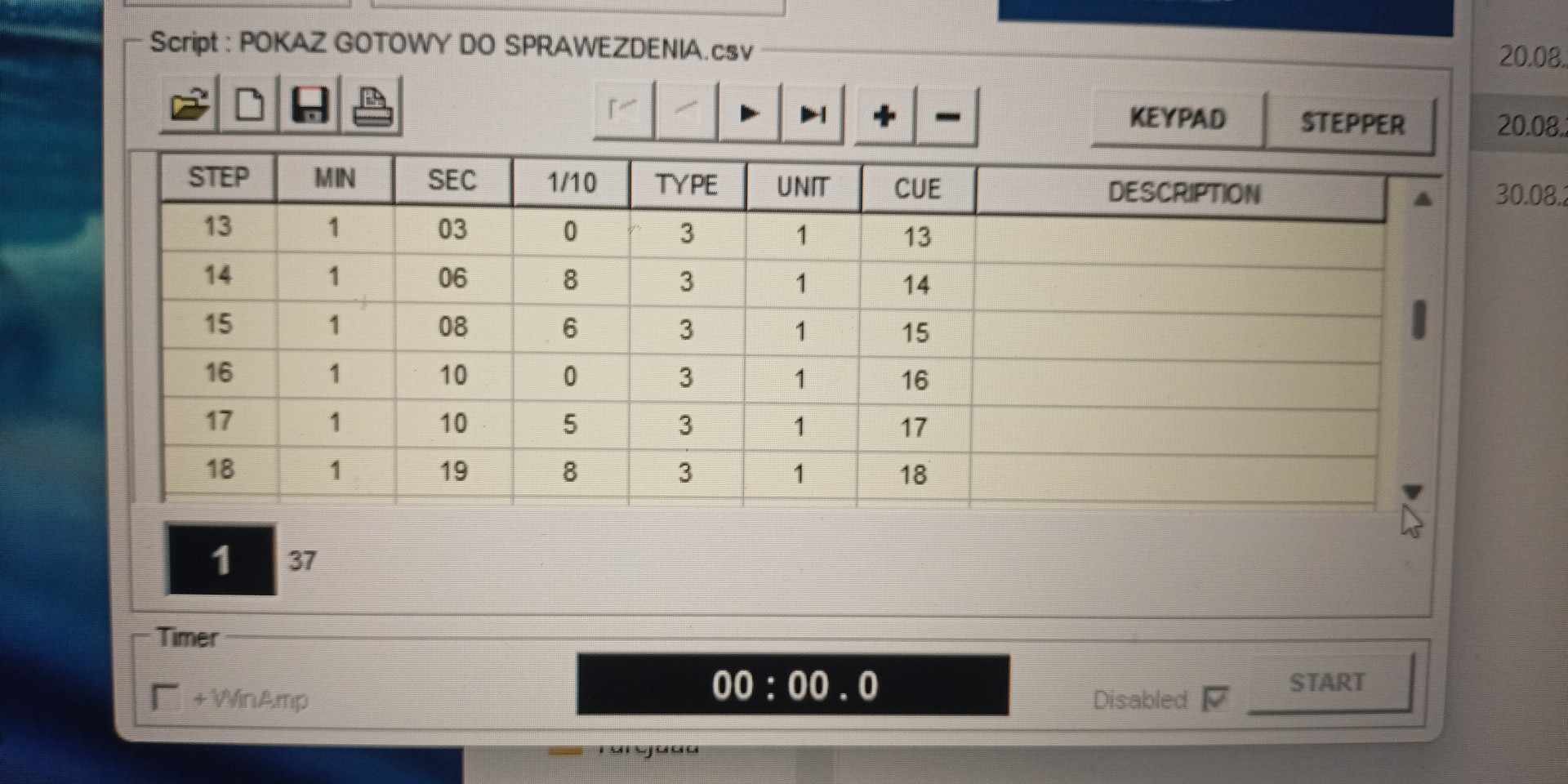

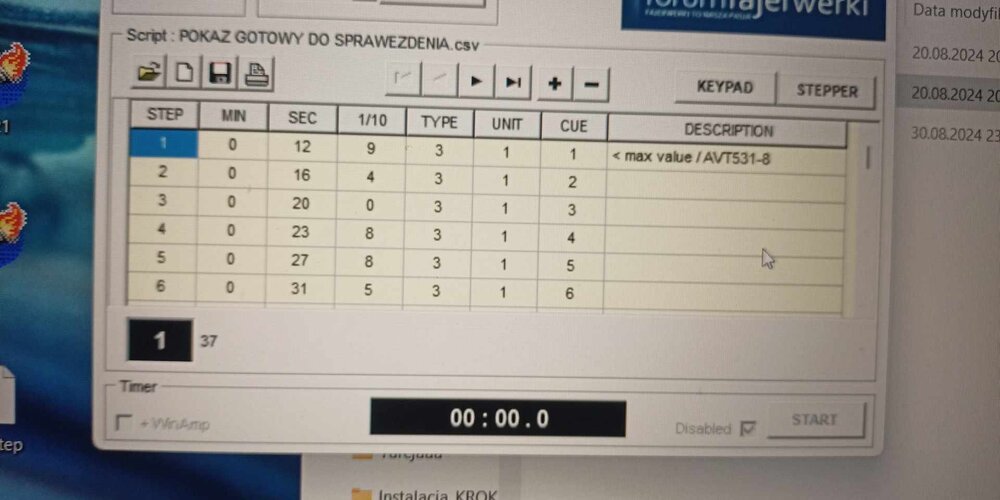

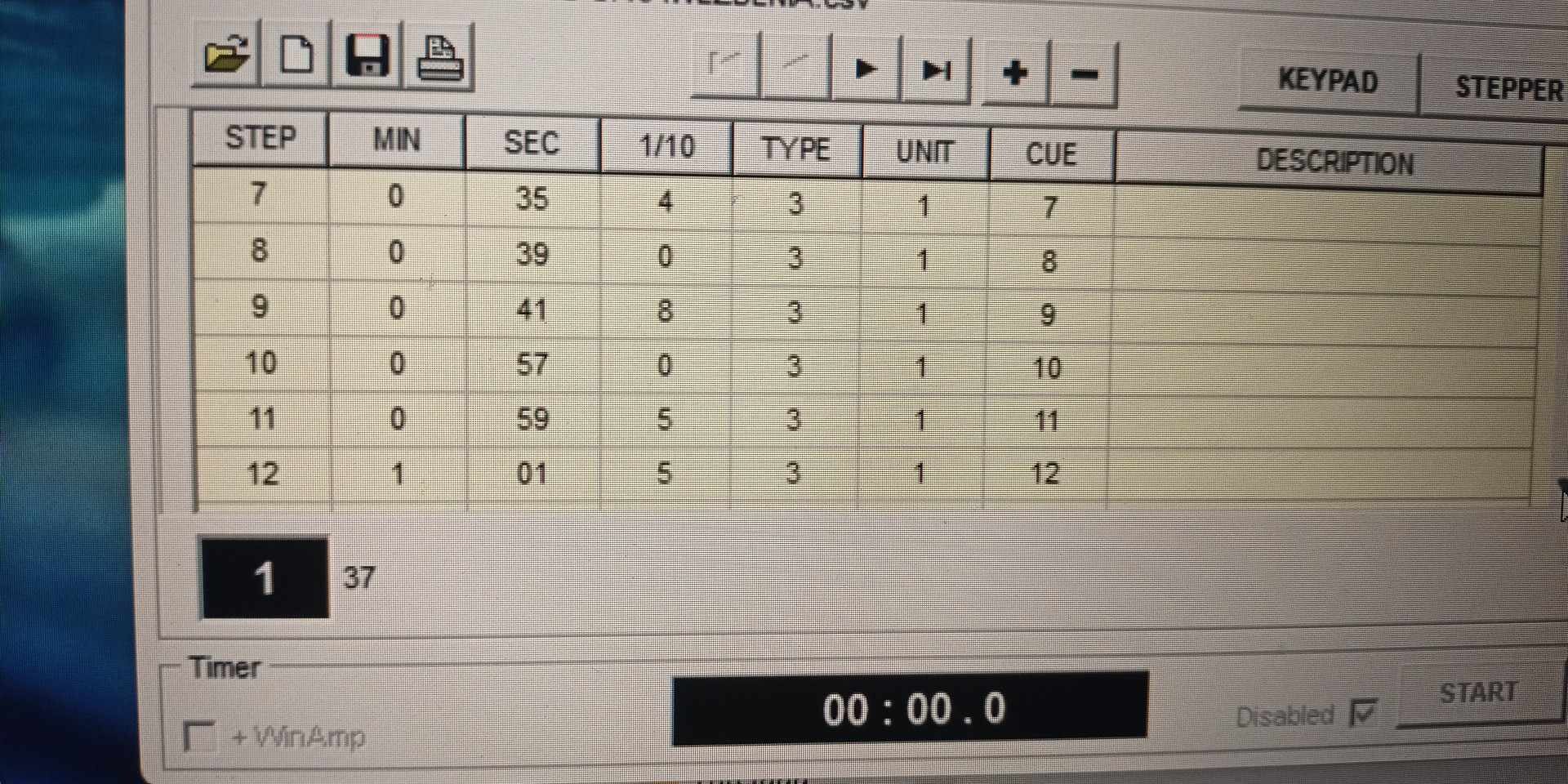

  4. Walizka jest zaprogramowana na 64 kanały To teoretycznie ma być typ na 3 a unit na 1 - można będzie wykorzystać tylko 4 takie 64-kanałowe unity w systemie, co da ogółem 256 kanałów - mówię o unitach o odrębnych adresach w programie, bo oczywiście adresy można dublować i wtedy unity pracują równolegle - każdy moduł AVT531 może przyjąć 1 z 8 unikalnych adresów - w 64-kanałowym unicie jeden moduł AVT531 musi mieć adres 1, 3, 5 lub 7, a drugi odpowiednio 2, 4, 6 i 8 - w programie przyjmnę zasadę, że adresowi UNIT "1" będą odpowiadać adresy modułów 1 i 2; "2" - 3 i 4; "3" - 5 i 6; "4" - 7 i 8 - adresy CUE w programie będą z zakresu 1..64 - no i jako TYPE trzeba będzie podać "3" - jeśli w systemie wykorzytywanych będzie mniej niż 4 unity 64-kanałowe to na wolnych adresach można będzie posadzić moduły innych typów - np. masz 2 unity 64-kanały o adresach "1" i "2" to zostały ci do wykorzystania adresy 5, 6, 7 i 8 - z dodatkowymi slatami będzie o tyle kłopot, że na 8 kanałów potrzeba 9 przewodów, a na 16 aż 10 To jest program który zapisałem na strzelanie z takimi wartościami... I mozna powiedzieć strzelało do 7-8 punktu poczym przestało strzelać a czas leciał więc kliknąłem STOP A jak na nowo wystartowałem klikając START to było ok
  5. Że typ i unit są źle zapisane ??
  6. 1. w momencie gdy przestało strzelać można było zatrzymać program. 2. STEP,MIN,SEC,1/10,TYPE,UNIT,CUE,DESCRIPTION 1,0,1,0,1,16,1.1,test KNK1301, 2,0,2,0,1,16,1.2,, 3,0,3,0,1,16,1.3,, 4,0,4,0,1,16,2.14,, 5,0,5,0,1,16,2.15,, 6,0,6,0,1,16,2.16,, 7,0,7,0,1,16,3.1,, 8,0,8,0,1,16,3.2,, 9,0,9,0,1,16,3.3,,
  7. To co może być powodem takiego przerywania?? Że działa zaraz przestaje a po ponownym odpaleniu działa znowu Płytki AVT RS485 była kupiona w całości do tego taki konwerter Konwerter USB -- RS485, AVTMOD03 - Sklep AVT Transmisja w tym przypadku jest 1200bps Program firstep 0203
  8. Mi stepper zatrzymywał się tylko jak czas między odpaleniem był mniejszy jak 0,2sek chyba i dla tego tutaj moje zdziwienie czemu tak się stało bo między odstępami było około 1-2 sek... Na początku strzelało pięknie ładnie i w końcu się zatrzymało a jak wystartowałem na nowo to reszta co nie wystrzeliła to wystrzeliła... Jeszcze można by było dodać że przy próbach w domu czy zgadzają sie kodowania to wszystko było ok... Wyczytałem na forum że pisaliście o przewodzie 110 ohm... ja mam zwykły dmx około 50m... mógł to być powód ??
  9. Miałem przyjemność testować zrobioną walizke i napotkał mnie nie małe zaskoczenie... a mianowicie Podczas strzelania sekwencja przestała strzelać ... odstęp między zapłonami to był w granicach 1-2 sekundy po prostu jakby się zawiesił... Odpaliłem na nowo i wszystko ruszyło... Co mogło być powowdem że program sie wiesza ?? czy będzie sie tak wieszał??
  10. Udało mi się zrobić sterownik na klockach z AVT 531 ale ma w sobie jakiś taki mój niedosyt i chce zrobić coś innego A mianowicie czas pomiędzy strzelaniem wynosi 0,3s... czy przy 3 walizkach uda mi się zejść do 0,1 ?? Chce też spróbować swoich sił z nowym modułem Który moduł zrobić co pozwoli mi szybciej strzelać ??
  11. Płytka AVT 531 modół złoożony z 2 płytek na 64 kanały Puściłem test żeby wszystko przeszło i przy końcu zwolniły przekaźniki a jak ponownie przeprowadziłem test już nic nie działało
  12. Urodził mi się nowy temat z sterownikiem... Mianowicie złożyłem już wszystko skręciłęm w walizce odpaliłem test 64 kanałów i przy końcu przekaźniki nagle zaczęły wolno (CYKAĆ) aż wszystko stanęło i teraz nie moge juz nic zrobić... Procek sie sfajcył ?? czy co mogło się stać ??

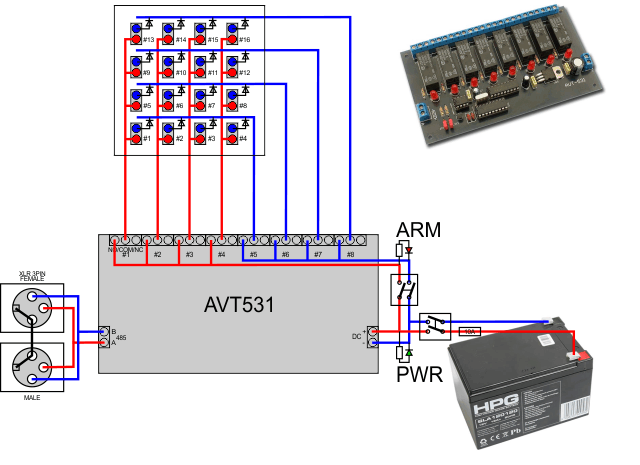

  13. Witam wszystkich Powoli składam w całość cały działający sterownik Ale zaóważyłem na rysunku coś takiego jak ARM... co to jest ?? Dioda i bezpiecznik czy co ?? I to samo PWR...
  14. UDAŁO SIĘ ZIDENTYFIKOWAĆ PROBLEM W PŁYTKACH Podczas odpalania terminala do programowania płytki nie może być wlutowany rezystor tuż przy wejściu Po wyciągnięciu go terminal czyta normalnie płytke No i po zaprogramowaniu płytki trzeba na nowo wlutować rezystor :)
×
×
